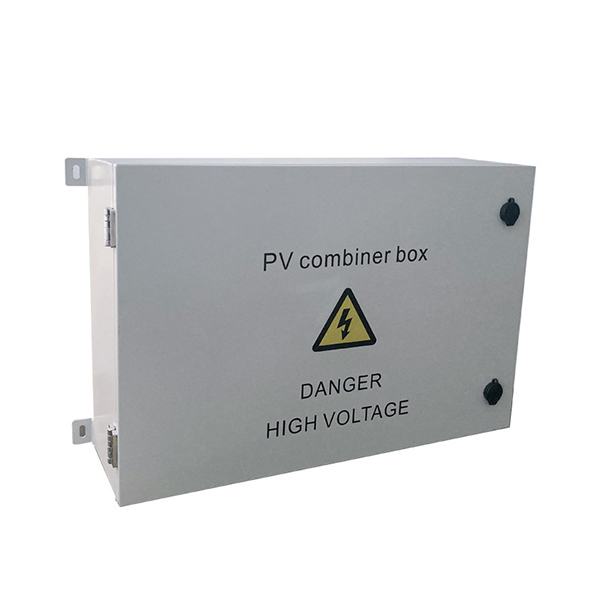

Combinatore FV impermeabile Per un grande sistema di generazione di energia FV, Al fine di ridurre la connessione alla rete tra l'inverter connesso alla rete e l'armadio, È conveniente mantenere e migliorare l'affidabilità. È necessario aggiungere un bus CC tra il FV inverter connesso alla rete e l'armadio. I prodotti della serie di scatole combinate di protezione contro i fulmini FV AC dell'azienda sono appositamente progettati per soddisfare questo requisito, possono essere composti da prodotti inverter FV abbinati a soluzioni complete di sistemi FV. Utilizzando la scatola di combinazione CA, l'utente può in base alla corrente di ingresso nominale dell'armadio di alimentazione CA e tensione, l'uscita di un certo numero di inverter collegati alla rete tramite dispositivo di protezione contro i fulmini e interruttore automatico per la confluenza, un comodo armadio elettrico a livello di accesso.
| Numero | Parametro | Valore |
| 1 | Dimensione (millimetro) | 900x700x220 (L*A*P) 900x743x220 (L*A*P) |
| 2 | Tensione nominale di ingresso (V) | 480 V CA |
| 3 | Tensione nominale di isolamento (V) | 690 V CA |
| 4 | Frequenza nominale (Hz) | 50 |
| 5 | Corrente nominale della sbarra (A) Autobus orizzontale |
400A |
| 6 | Valore efficace della corrente ammissibile di breve durata lcw (1 sec) (KA) Autobus orizzontale |
30 |
| 7 | Valore massimo nominale di corrente ammissibile di breve durata lpk(KA) Autobus orizzontale |
30 |
| 8 | Tensione di tenuta alla frequenza di rete per 1 minuto (V) | 2500VA |
| 9 | Aumento della temperatura: Conforme a IEC 947-1 per l'aumento della temperatura: e l'aumento della temperatura non supera i corrispondenti requisiti standard del componente. | Terminali per conduttori isolati esterni: non più di 70 K, Collegamento sbarre (rame-rame) Non più di 70 K, Gestire la superficie dell'isolamento non è superiore a 25 K, Guscio e guaina contattabili, la superficie metallica non è superiore a 30 K. |
