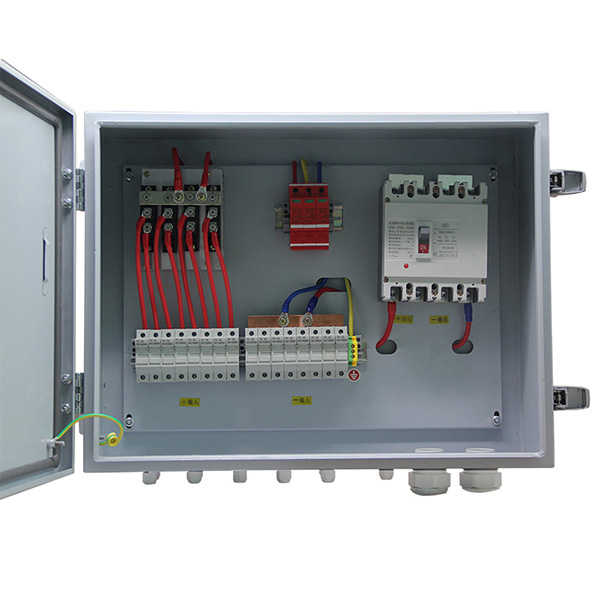

La scatola di combinatori di stringhe per corda solare Juer Electric® DC con protezione complessiva come prevenzione del contrattacco, protezione da sovracorrente, protezione da sovratensione e prevenzione dei fulmini, le scatole di combinatore fotovoltaico vengono utilizzate per ridurre i fili di collegamento tra un modulo fotovoltaico e un inverter o un controller, semplificare la manutenzione, ridurre la perdita e migliorare la sicurezza del prodotto. La scatola del combinatore fotovoltaico prodotta da noi ha tutte le funzioni sopra e fornisce agli utenti una soluzione completa per i sistemi di generazione di energia fotovoltaica.
1） Due gruppi di ingresso e output per array PV indipendenti per applicazioni flessibili in diversi schemi di connessione;
2) array di ingressi più fotovoltaici ciascuno dei quali ha una corrente massima di 10a;
3) un fusibile ad alta tensione previsto per la prevenzione del contrattacco di ciascun array di ingresso fotovoltaico;
4) uno speciale dispositivo di protezione da fulmini ad alta tensione per il modulo fotovoltaico;
5) uno speciale interruttore ad alta tensione per il controllo di uscita del modulo fotovoltaico;
6) Un grado di protezione di IP65 per soddisfare la necessità di installazione all'aperto.
| Modello | Zc4t | Zc6t | Zc8t | ZC10T |
| Dati di input | ||||
| Numero di array di input fotovoltaici | 4 | 6 | 8 | 10 |
| Currrent massimo di ciascun array di input fotovoltaico | 10a | |||
| Puse per ogni array di input fotovoltaico | 10a | |||
| Numero filo di ciascun array di ingresso fotovoltaico | PG7,4mm² | |||
| Dati di output | ||||
| Numero di canale di output | 1 | 2 | ||
| Corrente di uscita massima | 40a | 60A in tutto (canale di output 30A) | 80A in tutto (canale di output 40A) | 100A in tutto (canale di output 50A) |
| Numero filo di ciascun canale di uscita | PG16,8mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,12mm2 per ciascun canale di uscita |
| Tensione massima di uscita | 800vdc | |||
| Interruttore di uscita cc | Disponibile | |||
| Altri dati | ||||
| Protezione | IP65 | |||
| Temperatura | -30 ℃ ~+60 ℃ | |||
| Peso di riferimento (peso netto/lordo) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensione dell'attrezzatura D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| L'imballaggio Dimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metodo di raffreddamento | Raffreddamento naturale | |||
| Protezione da sovratensione | Disponibile | |||
| Numero di filo di terra | ≥6mm2 | |||
