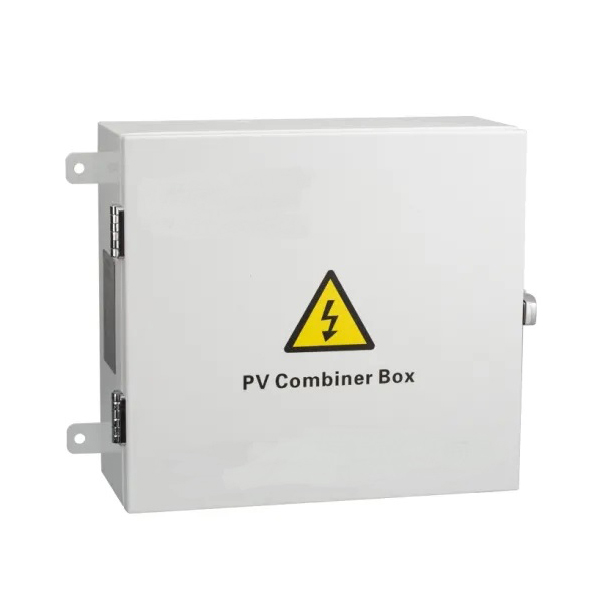

La scatola di combinatore solare per la protezione solare per protezione Surge Protector Juer Electric® che è realizzata dai produttori di cinesi è appositamente progettata per soddisfare questo requisito, può corrispondere ai prodotti inverter per comporre una soluzione completa del sistema fotovoltaico. Combiner PV Serie DK-PV, ci sono dispositivi di protezione Surge (SPD) nel terminale di uscita, che può proteggere il ritaglio di fusibili DC della scatola del combinatore fotovoltaico, l'inverter e altre apparecchiature terminali, per garantire l'intero sistema di generazione di energia fotovoltaica a lungo termine e costantemente.
+ Due gruppi di ingresso e output di array PV indipendenti per applicazioni flessibili in diversi schemi di connessione:
+ Array di input più foto fotovoldì ciascuno dei quali ha una corrente massima di L0A;
+ Un fusibile ad alta tensione previsto per la prevenzione del contrattacco di ciascun array di ingresso fotovoltaico;
+ Uno speciale dispositivo di protezione da fulmini ad alta tensione per il modulo fotovoltaico;
+ Uno speciale interruttore ad alta tensione per il controllo di uscita del modulo fotovoltaico;
+ Un grado di protezione di IP65 per soddisfare la necessità di installazione all'aperto.
| Modello | Bs4t | Bs6t | Bs8t | BS10T |
| Dati di input | ||||
| Numero di array di input fotovoltaici | 4 | 6 | 8 | 10 |
| Currrent massimo di ciascun array di input fotovoltaico | 10a | |||
| Puse per ogni array di input fotovoltaico | 10a | |||
| Numero filo di ciascun array di ingresso fotovoltaico | PG7,4mm² | |||
| Dati di output | ||||
| Numero di canale di output | 1 | 2 | ||
| Corrente di uscita massima | 40a | 60A in tutto (canale di output 30A) | 80A in tutto (canale di output 40A) | 100A in tutto (canale di output 50A) |
| Numero filo di ciascun canale di uscita | PG16,8mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,12mm2 per ciascun canale di uscita |
| Tensione massima di uscita | 800vdc | |||
| Interruttore di uscita cc | Disponibile | |||
| Altri dati | ||||
| Protezione | IP65 | |||
| Temperatura | -30 ℃ ~+60 ℃ | |||
| Peso di riferimento (peso netto/lordo) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensione dell'attrezzatura D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| L'imballaggio Dimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metodo di raffreddamento | Raffreddamento naturale | |||
| Protezione da sovratensione | Disponibile | |||
| Numero di filo di terra | ≥6mm2 | |||
